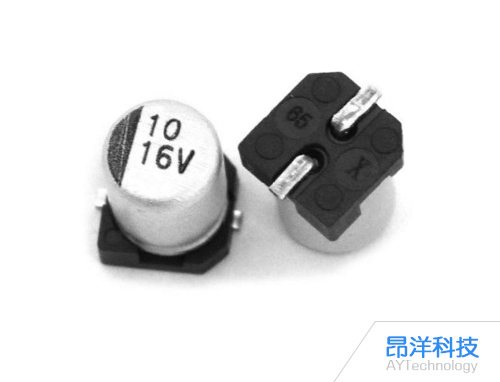

電解電容在高頻電路中的表現較差，主要因其等效串聯電感（ESL）導致高頻阻抗顯著升高，且存在介質損耗和漏電流問題，難以滿足高頻濾波需求。 具體分析如下：

一、高頻特性受限的核心原因

等效串聯電感（ESL）主導高頻阻抗

電解電容的卷繞結構(鋁箔與電解紙交替卷繞)會引入顯著的寄生電感。根據公式 Z=ESR2+(XL?XC)2(其中 XL=2πf?ESL)，當頻率 f 升高時，感抗 XL 線性增加，導致總阻抗在自諧振頻率(SRF)后急劇上升。例如，普通鋁電解電容的SRF可能僅在幾十kHz至數百kHz，超過后電容呈現感性，失去濾波作用。

介質損耗與漏電流

電解電容的介質材料(如電解液)在高頻下極化過程滯后，導致額外能量損耗(發熱)，且漏電流較大，進一步降低高頻性能。相比之下，陶瓷電容(如C0G/NP0材質)的介質損耗極低，更適合高頻場景。

二、高頻電路中的典型問題

濾波失效

在開關電源的輸出濾波中，若使用普通電解電容，其高頻阻抗會遠高于低頻阻抗，無法有效抑制數十kHz至MHz級的開關紋波。例如，一個100μF的鋁電解電容在1MHz時的阻抗可能比0.1μF的陶瓷電容高10倍以上。

諧振風險

電解電容與電路中的其他電感(如PCB走線電感)可能形成諧振回路，在特定頻率下產生尖峰電壓，引發電磁干擾(EMI)或元件損壞。

三、高頻場景的替代方案

高頻電解電容

通過優化結構(如四端子設計、多芯并聯)和材料(如低電阻率引出端、高導電性電解液)，部分高頻鋁電解電容可將SRF提升至數MHz，適用于開關電源的初級濾波。但容量通常較小(≤100μF)，且成本較高。

陶瓷電容與薄膜電容

陶瓷電容：C0G/NP0材質的MLCC(多層陶瓷片式電容)具有極低ESL(<1nH)和ESR，SRF可達數百M(fèi)Hz至GHz級，是高頻濾波的首選。

薄膜電容：如聚酰亞胺薄膜電容，兼具低損耗與高穩定性，適用于射頻電路和音頻濾波。

四、實際應用中的組合策略

在高頻電路中，通常采用“大容量電解電容+小容量陶瓷電容”的并聯方案：

大電容（如100μF電解電容）：處理低頻紋波(如工頻整流后的100Hz波動)。

小電容（如0.1μF陶瓷電容）：濾除高頻噪聲(如1MHz以上的開關紋波)。

此方案可覆蓋從直流到數百M(fèi)Hz的寬頻帶，確保電源完整性。
