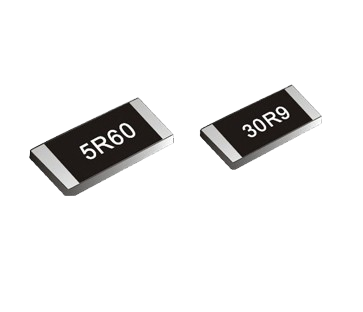

旺詮合金電阻的額定功率規格覆蓋了從低功率到高功率的廣泛范圍,能夠滿足不同應用場景對功率、精度及穩定性的多樣化需求。其功率等級主要分為低功率、中等功率和高功率三大類,具體規格及特性如下:

低功率等級(0.05W及以下)
這類電阻適用于低功耗電路,如便攜式電子設備中的精細電路。這些電路對功率要求較低,但對電阻的精度和長期穩定性要求較高。例如,0603封裝的合金電阻額定功率通常為0.05W,采用薄膜工藝制造,溫度系數低至±50ppm/℃,可確保在微小電流檢測場景中保持阻值穩定。典型應用包括TWS耳機、智能穿戴設備等超小型化產品,其PCB設計需采用高精度貼片機(精度±0.02mm)以避免虛焊。
中等功率等級(0.5W至2W)
該等級電阻廣泛應用于一般電子電路和工業控制領域,需兼顧功率承載能力與散熱性能。例如:
0805封裝:額定功率通常為0.5W至1W,采用金屬合金材質(如錳銅),導熱系數是普通碳膜電阻的3倍以上。以LRE0805-2ER050F5型號為例,其阻值為50mΩ,精度±1%,溫度系數50ppm/℃,在125℃環境溫度下仍可保持70%功率降額能力,適用于電源模塊的電流采樣。
1206封裝:額定功率可達1W,如RCP1206F-0733R0L型號,在DC-DC轉換器中可穩定檢測1A至5A持續電流。其脈沖功率承受能力達額定值的10倍(10ms脈沖寬度),能應對服務器電源啟動時的浪涌電流,避免電阻熔斷或參數偏移。
2512封裝:LR2512-22型號額定功率為2W,阻值5mΩ,精度±1%,溫度系數±20ppm/℃,采用四端子設計降低測量誤差,適用于BMS(電池管理系統)的電流采樣及工業變頻器的高精度控制。
高功率等級(超過2W)
針對高功率電源、電動機控制等場景,旺詮提供更高功率的合金電阻解決方案:
2725/2728封裝:功率容量可達4W,如2725封裝的0.00075R型號,阻值極低(0.75mΩ),適用于電動汽車電機驅動器的電流檢測,需配合大面積散熱焊盤設計以確保熱穩定性。
4527/5931封裝:部分特殊型號功率甚至超過7W,采用一體化成型工藝,寄生電感<0.5nH、寄生電容<0.1pF,在65kHz至2MHz高頻開關電源中可避免諧振峰,確保電流檢測信號相位偏移<1°,提升反饋環路穩定性。
選型建議
選擇旺詮合金電阻時,需綜合考量功率、封裝尺寸、溫度系數及寄生參數:
功率匹配:實際功耗需預留1.5倍安全裕量(如0.5W電路選1W電阻)。
散熱設計:高功率電阻需配合PCB銅箔加厚或散熱片使用。
高頻應用:優先選擇寄生參數低的封裝(如1206、2512)。
環境適應性:高溫/潮濕場景需選用車規級(AEC-Q200)或抗硫化型號。
