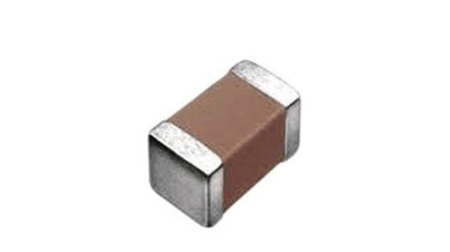

PCB板上的貼片電容如何識別?貼片電容由于體積小，無法印刷標示，因而通常都是在貼片生產時的料盤上有標簽標示。如果是單個的貼片電容,那就要用電容測試儀測出它的容量。 沒有標識的能夠經過丈量電容的長寬來辨認系列類型，詳細品牌之類的能夠找到相同的進行比照辨認。

　　貼片電容全稱為：多層(積層/疊層)片式陶瓷電容器，也稱為貼片電容/片容。英文全稱：Multi-layerceramiccapacitors。英文縮寫：MLCC。 貼片電容有兩種尺度表明辦法，一種是以英寸為單位來表明，一種是以毫米為單位來表明，如0402系列的貼片電容， 04 表明長度是0.04 英寸，02 表明寬度0.02 英寸。

　　電容：可分為無極性和有極性兩類，無極性電容下述兩類封裝最為多見。貼片式電容表面一般為黃色、黑色或淡藍色，可分為無極性和有極性兩類。其效果主要是鏟除由芯片自身產生的各種高頻信號對其他芯片的串?dāng)_，然后讓各個芯片模塊能夠不受攪擾的正常工作。在高頻電子振動線路中，貼片式電容與晶體振動器等元件一起組成振動電路，給各種電路提供所需的時鐘頻率。

　　貼片的封裝主要有：0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W

　　電容電阻外形尺寸與封裝的對應聯系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5

　　電容自身的大小與封裝方式無關，封裝與標稱功率有關。長和寬通常是用毫米表明的。可是類型是選用的英寸的表明辦法。挑選適宜的封裝榜首要看PCB空間，是不是能夠放下這個器材。通常來說，封裝大的器材會對比廉價，小封裝的器材由于加工進展要高一點，有可能會貴一點，然后封裝大的電容耐壓值會比封裝小的同容量電容耐壓值高，這些都是要根據實踐的需要來挑選的。小封裝的元器材對貼裝請求會高一點，比如SMT機器的精度。如手機里邊的電路板，由于空間有限，作業電壓低，就能夠選用0402的電阻和電容，而大容量的鉭電容就多為3216等大的封裝。

　　如果遇到特殊情況，比如貼片電容的正負極不是常規設置或被混亂，接電路板不知道電容的正負極時，可以用萬用表來丈量。電容南北極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上。電容南北極之間的電阻叫做絕緣電阻或漏電電阻。只要電解電容的正極接電源正(電阻撓時的黑表筆)，負端接電源負(電阻撓時的紅表筆)時，電解電容的漏電流才小(漏電阻大)。
