一、產品技術架構與核心參數

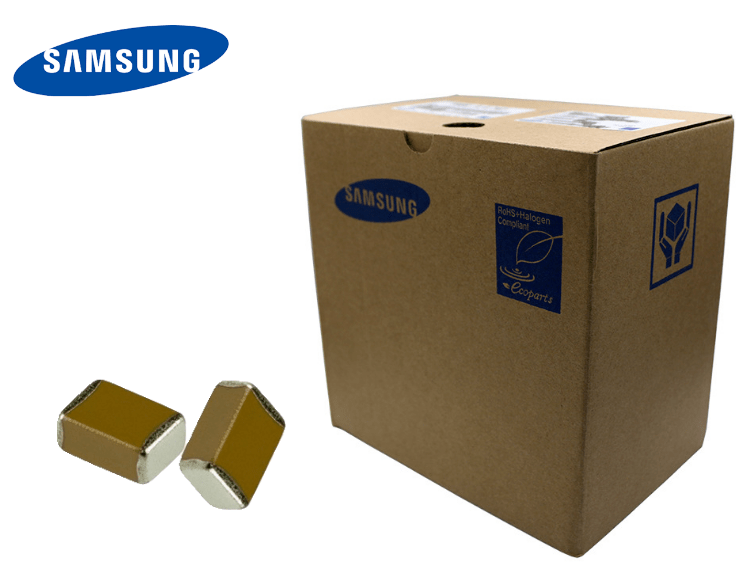

三星普通及高容值系列貼片電容采用多層陶瓷片式結構，其技術架構由介電質層與鎳內電極層交叉堆疊構成，外電極通過導電膠固定至PCB或Hybrid IC模塊。該系列涵蓋0201至2220九種封裝尺寸，支持4V至100V電壓等級，容值范圍覆蓋0.2pF至220μF，工作溫度范圍達-55℃至+125℃。

技術參數方面，產品采用X5R、X7R、X6S、COG等介電材料，其中X7R材料在-55℃至+125℃溫度范圍內容量變化≤±15%，X5R材料容量變化≤±22%。精度等級涵蓋B級(±0.1pF)、F級(±1%)、K級(±10%)、M級(±20%)四檔，滿足不同應用場景的精度需求。

二、性能優勢與技術創新

高頻特性突破

采用COG(NPO)介電材料的0201封裝產品，在1GHz頻率下?lián)p耗角正切值(Df)≤0.3%，等效串聯電阻(ESR)≤50mΩ，適用于5G基站射頻前端電路。

高壓環境適配

200V～3kV中高壓系列采用疊層獨石結構，配合樹脂包封層技術，在2kV直流電壓下絕緣電阻>10^13Ω，滿足汽車電子、工業控制等高壓場景需求。

微型化設計

01005封裝產品實現0.25mm×0.125mm×0.125mm三維尺寸，容值達10nF，厚度較0201封裝降低40%，適用于可穿戴設備微型化設計。

可靠性增強

通過鎳阻擋層與銅端電極的復合結構，產品耐焊性達260℃/10秒，抗機械應力能力提升30%，滿足無鉛回流焊工藝要求。

三、應用場景與解決方案

通信設備領域

在5G宏基站中，采用X7R材料的1206封裝10μF電容，配合低ESR設計，實現電源模塊紋波電壓<50mV，效率提升8%。

汽車電子領域

電動汽車電池管理系統(BMS)采用2220封裝220μF電容，在-40℃至+125℃溫度范圍內，等效串聯電感(ESL)<1.5nH，滿足ISO 7637-2脈沖測試標準。

工業控制領域

伺服驅動器中，0805封裝100nF電容配合X5R材料，在105℃環境下壽命>10.000小時，滿足IEC 60384-14標準。

消費電子領域

智能手機攝像頭模組采用0201封裝4.7μF電容，配合COG材料，實現-3dB截止頻率>100MHz，滿足8K視頻拍攝需求。

四、設計選型與工程實踐

封裝尺寸選擇

高密度電路板優先選用0201/0402封裝，需注意其焊接窗口較0603封裝縮短30%;大容量需求場景推薦1206/2220封裝，但需關注其熱阻特性。

介電材料匹配

溫度敏感型應用選用COG材料，其容量溫度系數<±30ppm/℃;成本敏感型應用優先X5R材料，其單位成本較X7R降低25%。

電壓降額設計

實際工作電壓應低于額定電壓的70%，例如6.3V額定電壓產品建議工作電壓≤4.4V，以提升長期可靠性。

仿真驗證流程

采用SIwave進行PCB寄生參數提取，結合ADS進行S參數仿真，確保電容在目標頻段內阻抗特性符合設計要求。
