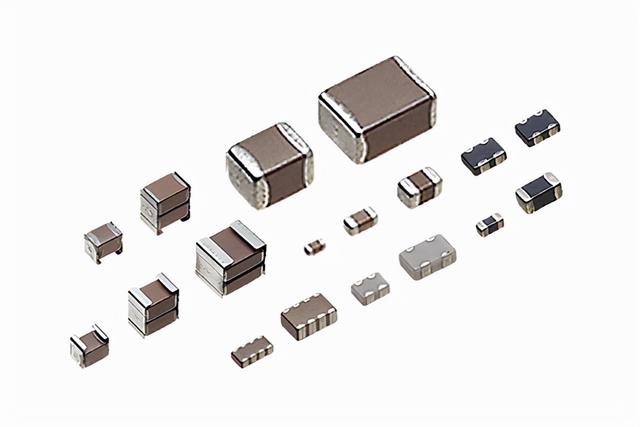

貼片電容的生產工藝流程是一個復雜且精細的過程，涵蓋了多個關鍵步驟。以下是貼片電容生產工藝流程的詳細解析：

一、原料準備

材料選取：選用優質的陶瓷粉末作為核心材料，這是確保貼片電容性能的基礎。同時，還需要準備粘合劑、溶劑等輔助材料。

粉末混合：借助球磨機將陶瓷粉末、粘合劑和溶劑等按一定比例均勻混合，形成陶瓷漿料。

二、流延與印刷

流延：將陶瓷漿料通過流延機的澆筑口，使其涂布在繞行的PET膜上，形成一層均勻的漿料薄層。再通過熱風區將漿料中的絕大部分溶劑揮發，經過干燥后可得到陶瓷膜片。

印刷：按照工藝要求，通過絲網印版將內電極漿料(如銅)印刷到陶瓷膜片上，形成電極圖案。

三、疊層與壓合

疊層：將印有電極的陶瓷膜片按設計的錯位要求疊壓在一起，形成多層電容器結構。

制蓋：制作電容器的上下保護片，疊層時在底和頂面加上陶瓷保護片，以增加機械強度和提高絕緣性能。

層壓：使用層壓袋將疊層好的電容器結構裝好，抽真空包封后，用等靜壓方式加壓使層與層之間結合更加緊密。

四、切割與排膠

切割：將層壓好的電容器結構切割成獨立的電容器生胚。

排膠：將電容器生胚放置在承燒板上，按一定的溫度曲線(最高溫度一般在400℃左右)進行高溫烘烤，以去除粘合劑等有機物質。

五、燒結與倒角

燒結：將排膠后的電容器生胚進行高溫處理(一般燒結溫度在1140~1340℃之間)，使其成為具有高機械強度和優良電氣性能的陶瓷體。

倒角：對燒結后的電容器進行邊角修整，以保證產品的內電極充分暴露，便于后續的電鍍處理。

六、電鍍與端頭處理

電鍍：在電容器的電極端部鍍上鎳和錫層，以確保良好的焊接性能和電氣連接。

端頭處理：通過電沉積過程在電容器端頭上形成金屬層，提高端頭的導電性和耐腐蝕性。

七、外觀檢查與測試

外觀檢查：借助放大鏡或顯微鏡檢查電容器表面是否有缺陷，如裂紋、氣泡等。

性能測試：對電容器進行耐壓、電容量、損耗因子和漏電流等關鍵參數的測試，確保產品質量符合規格要求。

八、編帶與包裝

編帶：將測試合格的電容器按照一定規格進行編帶處理，便于后續的自動化組裝和貼裝。

包裝：將編帶后的電容器進行包裝處理，以保護電容器在運輸和存儲過程中不受損壞。

綜上所述，貼片電容的生產工藝流程涵蓋了原料準備、流延與印刷、疊層與壓合、切割與排膠、燒結與倒角、電鍍與端頭處理、外觀檢查與測試以及編帶與包裝等多個關鍵步驟。每個步驟都需要嚴格控制工藝參數和操作環境，以確保最終產品的質量和性能。
